测力传感器

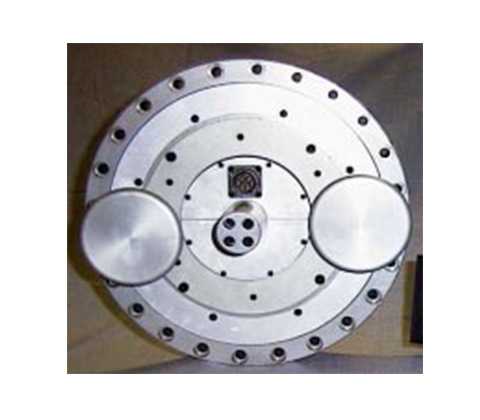

MOD.77016车轮六分力传感器-轮轨关系测试



多轴车轮力传感器用于测量所有动态力和力矩与参考车轮车辆坐标系
77016系列包括三个主要部件：车轮传感器，主要的六维力传感部件；角度和位置传感器；信号调理&数据解析模块
特征
标准模拟量输出；
高采样率；
数字信号传输；保证无失真
传感器过载保护150%；
传感器匹配用户车轮设计，尺寸量程可自定义；



量  程     ：
Fx&Fz=±25kN/±36kN
Fy=±20kN/±28kN
Mx&Mz= ±4.5kNm/±8k Nm
My= ±7.5kNm/±13kNm
满量程输出：±5V dc
非线性 ：0.5%F.S.
滞后   ：0.5%F.S.
最高转速：2500rpm
编码器：1500pulse/转
桥路输出滤波频率：1k Hz
采样率：10240Hz
适用温度   ：-54~121℃
串扰度：2%F.S.
零点输出   ：<1％F.S.
补偿温度   ：20~80℃
AD转换分辨率：14bit
