TS系列静态扭矩传感器
包含以下产品
TS70/TS110a/TS170
TS70 静态扭矩传感器
量程：±2Nm,±5Nm,±10Nm

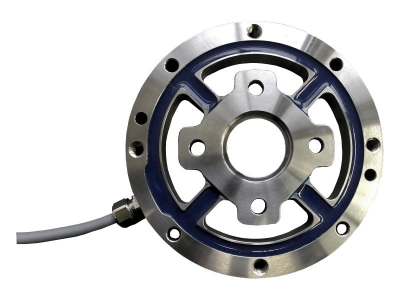

TS系列传感器由内外部法兰组成，连接内外部法兰的是4个剪切梁，外法兰和内法兰均有4个M4螺纹孔，用于安装；
本传感器适用于测量驱动器和测试台中的静态扭矩；
尺寸：φ70 *高度12mm
类型：剪切式
过载保护能力：150%
破坏扭矩：300%
额定转角：0.7°%F.S.
轴向力限制：200N
电气参数
输入电阻：2000 ±20Ω
输出电阻：2000 ±20Ω
绝缘电阻：5*10^9Ω
激励电压范围：1~10V 推荐5V
零点输出：0.05mV/V
额定输出：0.5mV/V @F.S.
精度等级：0.1
线性度误差：0.1%F.S.
滞后误差：0.1%F.S.
温度系数：0.01%F.S./K 零点 0.01%RD/K输出
蠕变：0.05%F.S.
输出电缆：4芯 2m裸线
使用温度范围：-10~85℃
存储温度范围：-10~85℃
TS110a 法兰式静扭传感器
量程：±20Nm,±50Nm,±100Nm,±200Nm
TS系列传感器由内外部法兰组成，连接内外部法兰的是4个剪切梁，外法兰和内法兰均有4个M4螺纹孔，用于安装；
本传感器适用于测量驱动器和测试台中的静态扭矩；
尺寸：φ110 *高度14mm
类型：剪切式
过载保护能力：150%
破坏扭矩：400%
额定转角：0.7°%F.S.
轴向力限制：2000N
电气参数
输入电阻：2000 ±20Ω
输出电阻：2000 ±20Ω
绝缘电阻：5*10^9Ω
激励电压范围：1~10V 推荐5V
零点输出：0.05mV/V
额定输出：0.5mV/V @F.S.
精度等级：0.1
线性度误差：0.1%F.S.
滞后误差：0.1%F.S.
温度系数：0.01%F.S./K 零点 0.01%RD/K输出
蠕变：0.05%F.S.
输出电缆：4芯 3m裸线
使用温度范围：-10~85℃
存储温度范围：-10~85℃
TS170 法兰式静扭传感器
量程：±50Nm,±100Nm,±200Nm,±500Nm
TS系列传感器由内外部法兰组成，连接内外部法兰的是4个扭矩轴，外法兰和内法兰均有6个或4个M8螺纹孔，用于安装；对于一些空间受到限制的测试工况，扁平型的扭矩传感器能够很好的安装于测试工况，本传感器适用于测量驱动器和测试台中的静态扭矩；
尺寸：φ170 *高度16mm
类型：剪切式
过载保护能力：150%
破坏扭矩：400%
额定转角：0.7°%F.S.
轴向力限制：1000N
电气参数
输入电阻：700 ±10Ω
输出电阻：700 ±10Ω
绝缘电阻：5*10^9Ω
激励电压范围：1~10V 推荐5V
零点输出：0.05mV/V
额定输出：1.0mV/V @F.S.
精度等级：0.1
线性度误差：0.1%F.S.
滞后误差：0.1%F.S.
温度系数：0.1%F.S./K 零点 0.1%RD/K输出
蠕变：0.05%F.S.
输出电缆：4芯 5m裸线
使用温度范围：-20~70℃
存储温度范围：-20~70℃
