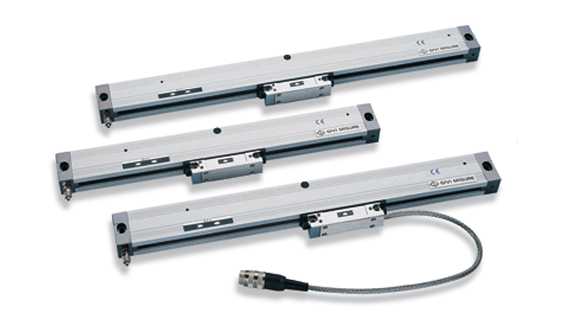

GIVI 光栅尺

  • 分类:意大利 GIVI
    型号:GIVI 光栅尺
    品牌:
    浏览:
    专线:400-877-3100


  • 立即订购 400-877-3100
跟此相关的产品
  • 产品详情

  • 联系我们

简介
光栅尺经常应用于数控机床的闭环伺服系统中,可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲,具有检测范围大,检测精度高,响应速度快的特点。例如,在数控机床中常用于对刀具和工件的坐标进行检测,来观察和跟踪走刀误差,以起到一个补偿刀具的运动误差的作用。

举例型号:SCR W1Z 850mm 分辨率为1um光栅尺

由光栅读头和光栅尺导轨组成,防水外壳 ,带失调补偿和机械迟滞的自校正耦合。
读头:阳极氧化铝合金外壳 39 x 23毫米。导槽:橡胶导槽外边缘,用于进一步保护光栅(密封)。
一般选型规格参数
光栅间距:   um  400  40  20
精度等级:   um/ m ±10±5±3/5
热 膨 胀:   10.6×10 -6℃-1 T rif。= 20℃±0.1℃
最大速度:   m / min  120  80  60
光电元件:   LED晶体管
供电电源:   5V/ 12V dc ±5%
电流消耗:   65 mA(典型)
输出信号:   线路驱动器/推挽线路驱动器/推挽
相位偏移:   90°±5°
最大加速度:40   m / s2
最大滑动阻力: <= 4 N(0.4 Kgf)
保护等级:  IP 54 DIN 40050 / IEC 529
操作温度: 0~50°C
储存温度: -20°C~70°C


关键词:
进口光栅尺,磁栅尺,光栅位移传感器,磁栅位移传感器,位移尺
