多通道三分力传感器应用

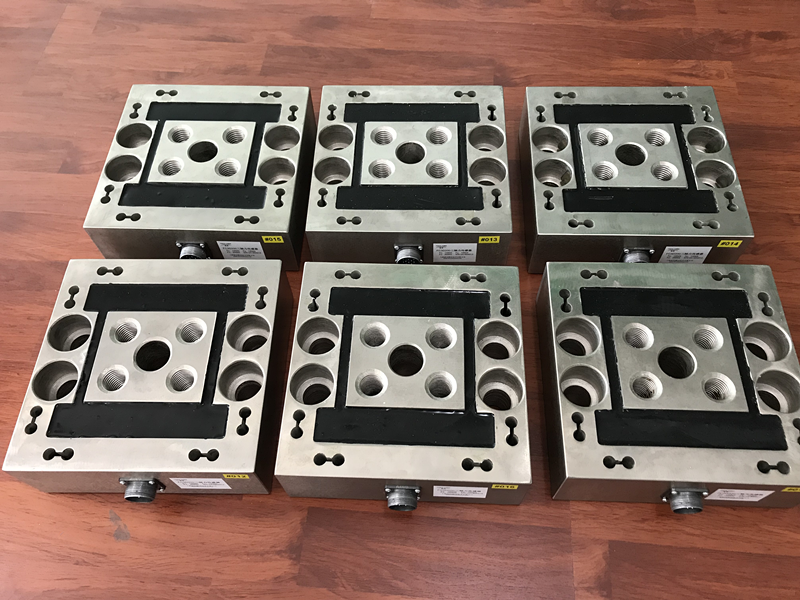

  某司采用我司定制的多通道三分力传感器,用于测量笛卡尔坐标系中三个正交方向的力。并通过三通道放大器放大输出标准的的0~±10V的电压信号

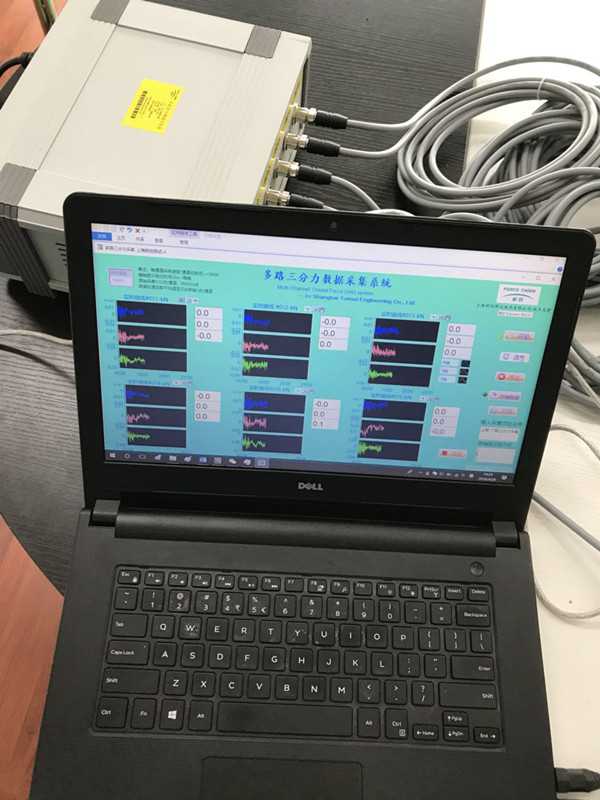

后端接入模拟量采集器,在PC端做数据监测和统计分析;

 1. 变送器电路精度:£0.1%;
2. 输入范围;0.5mv/v~3.0mv/v
3. 输    出: 电压  0/0.5/1.0 - 4.5/5.0/10.0VDC
电流  0/4.0 - 10.0/20.0mA;
4. 负载能力: ³100KW @电压输出; £500W @电流输出;
5. 电    源: DC24V ± 10%;
6. 外形尺寸: L140´W160´H72 mm;
7. 工作环境: -20~70°C,£90%RH;储存环境: -40~75°C,£95%RH。
性能特点:
1. 可接入1-2支传感器,省去接线盒;
2. 多种信号同时输出,方便用户选择;
3. 铸铝喷塑防水外壳,外形美观,防尘防水,结实坚固;
4. 抗电磁干扰能力强,应用范围广;
5. 零点/满度可调整,而且调整方便;可配套各种压阻式传感器使用。

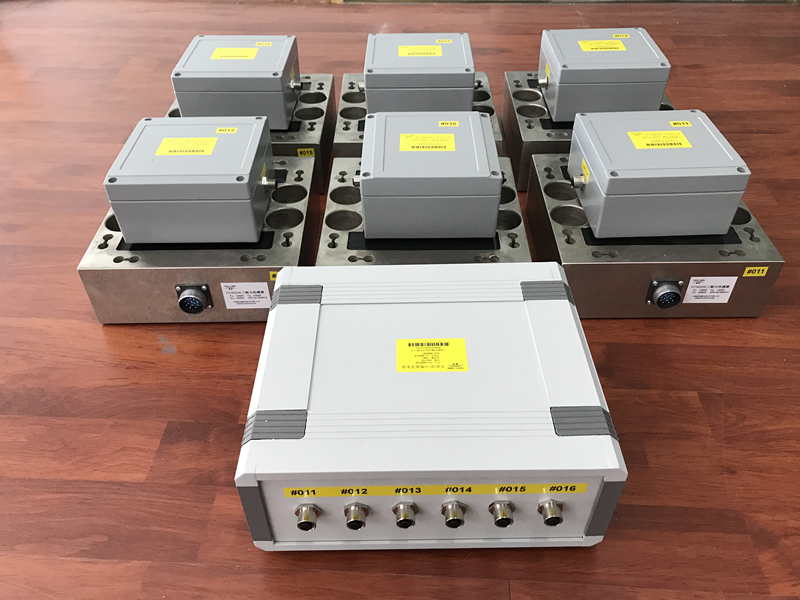

放大器的输出信号接入多路USB数据采集器;
采集器集成了多路模拟量采集和多路供电模块;由220V交流输入进行调理,电源电路部分输出多路24V直流给放大器及采集器供电


  三轴力传感器品牌型号:FC3D500-150T/150T/300T
