耐创FC-DAQx多通道数据采集系统应用案例合集


耐创FC-DAQx数据采集系统简介



为满足客户需求,我司为客户开发了配套传感器的后期数据采集与数据处理系统,包含一套数据采集板卡(硬件)和PC端采集软件;

其功能主要有三(不作输出控制用):

1.实时值以及曲线显示;

2.数据存储;

3.数据调取,包含曲线和数据表格的调取;

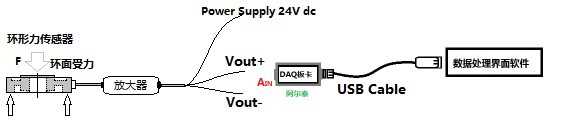

流程示意图如下

传感器(原始mV信号)-放大器(标准模拟量)-数据采集卡(通过USB-电脑界面软件(基于NI LabView编程)



A.数据采集存储及显示:

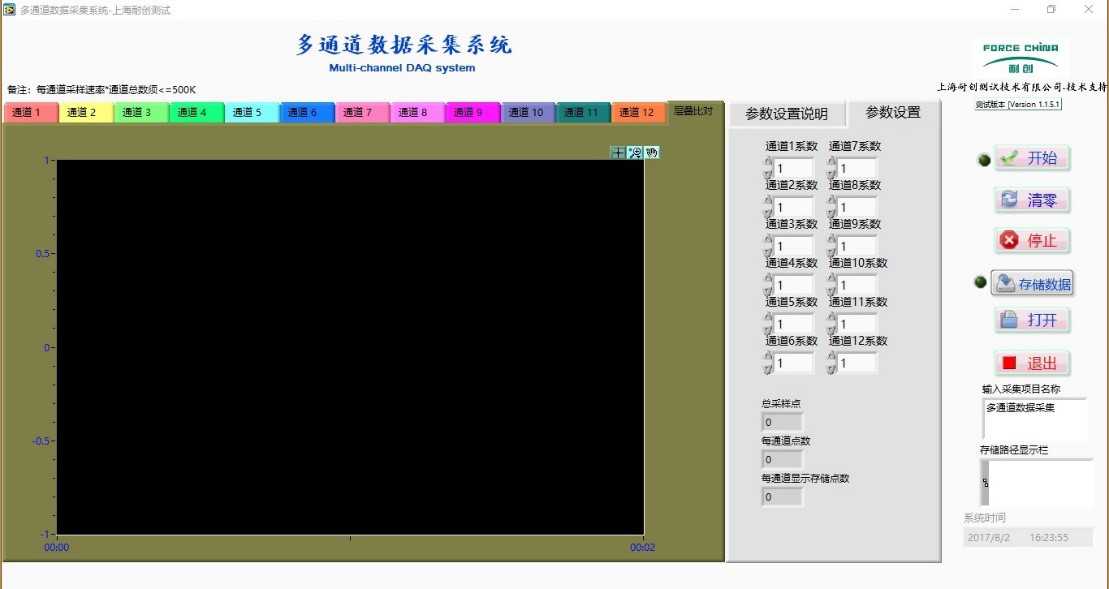

界面如下:包含单通道三通道(配三分力传感器),六通道(配六维力传感器)以及多通道数据采集软件;

数据显示界面,包含实时值显示和力值(扭矩/转速)曲线显示;

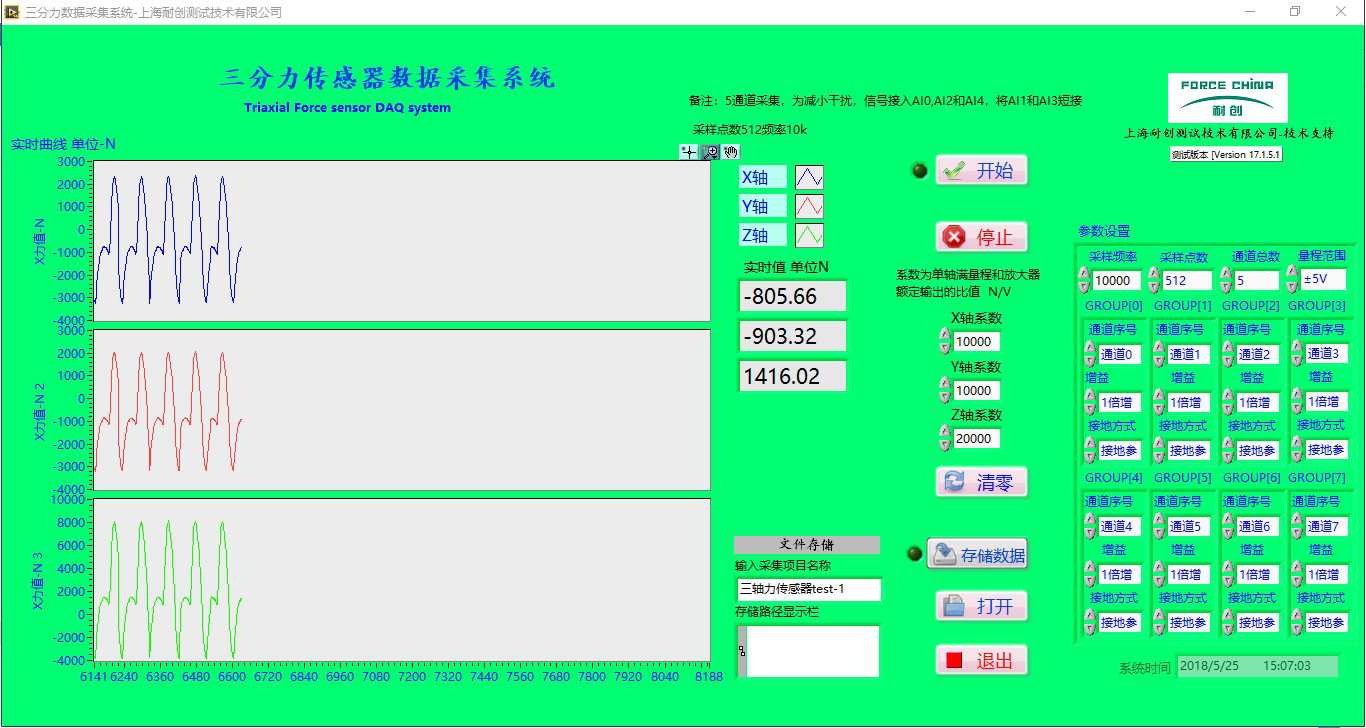

三分力(三轴力)数据采集系统

三轴力传感器结合耐创三通道放大器,后端采用FC-SC3200数据采集器,数据经过AD转换,传输到电脑端软件,实现实时采集,显示;

界面简介,开放参数设置调试;

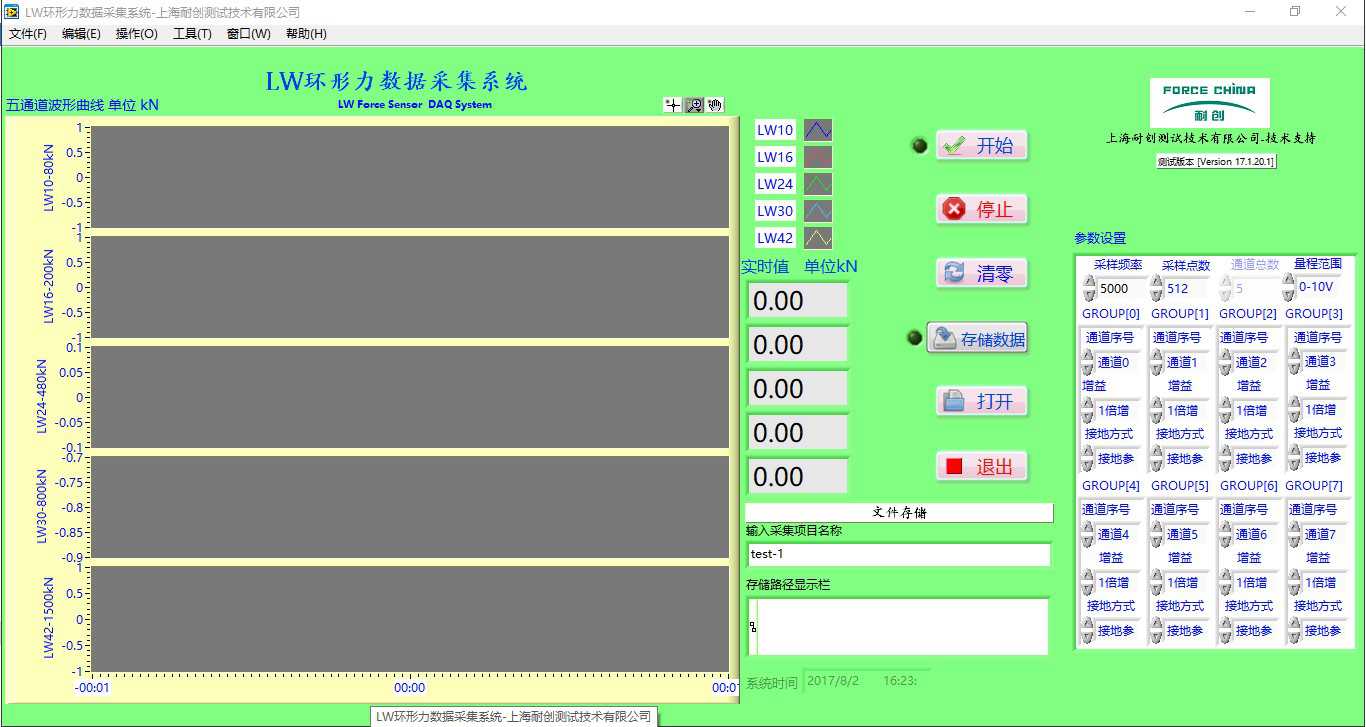

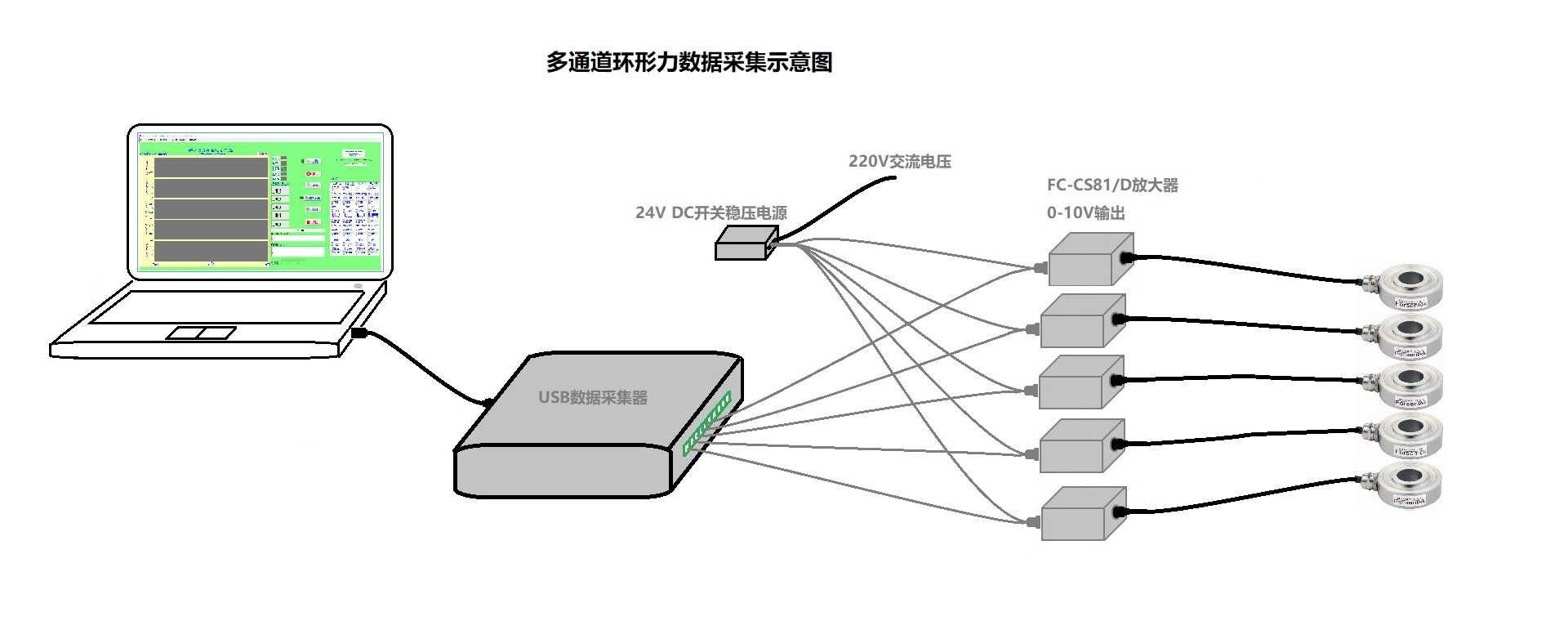

五通道数据采集

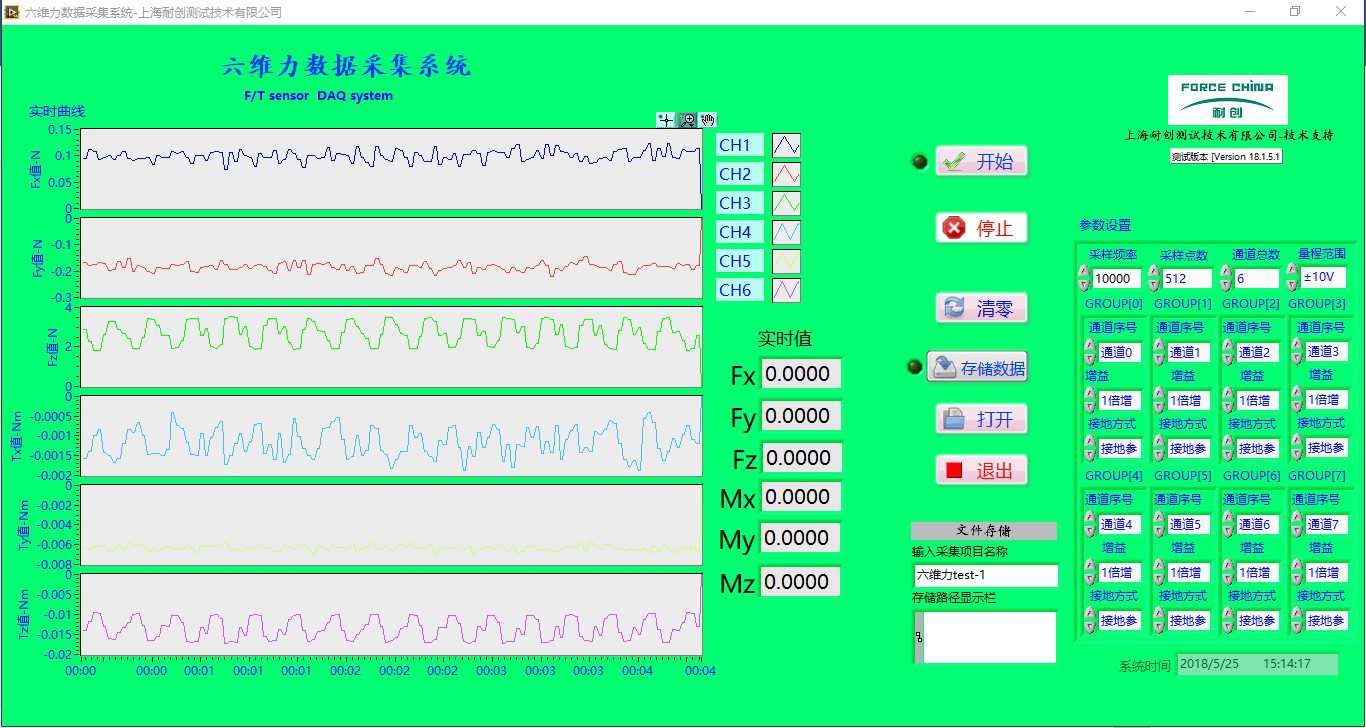

六维力数据采集系统(包含矩阵运算),显示F/T



对六维力传感器的输出信号进行矩阵运算,给出由电信号解析得出的六维物理量;



十二通道数据采集

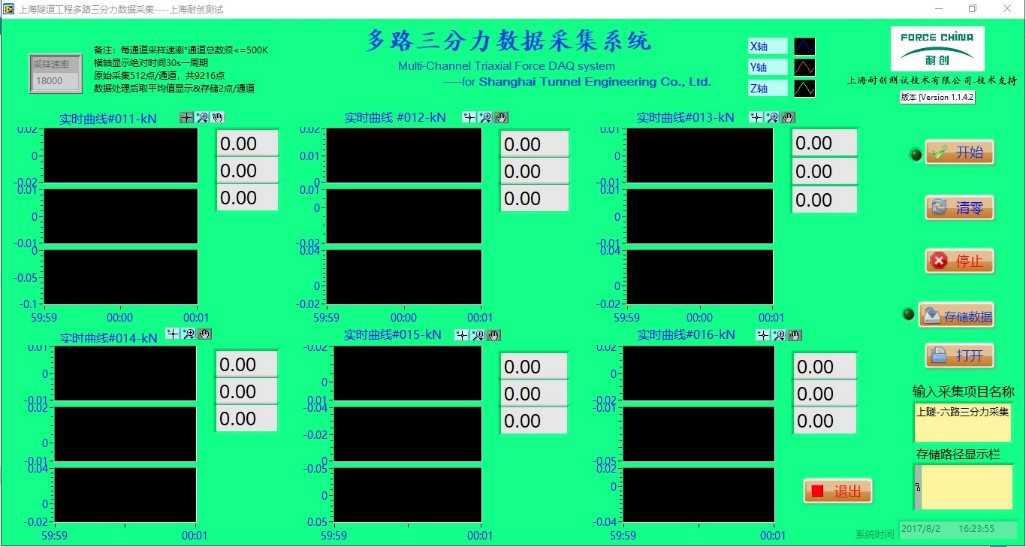

十八通道数据采集

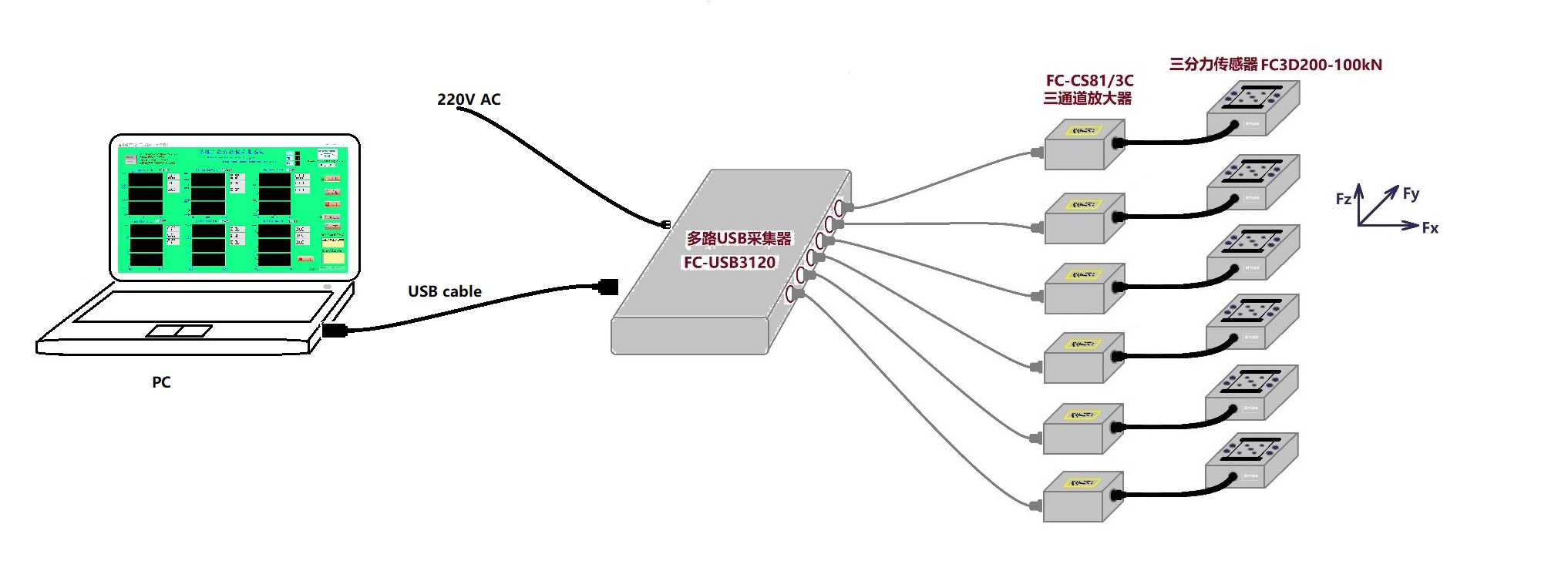

原始案例用于某隧道工程盾构试验,采用6只三轴力传感器,共18通道,实现数据的实时采集和存储;

采集界面可根据客户需求订制,显示样式和logo均可提供客制化;

功能包含采集(点击连续采集),清零,存储,读取存储的文件,停止采集



B.数据读取界面

数据存储为TDMS格式文件,支持导出为Excel和图表,并且在软件运行界面支持数据查看;可以调出曲线以及数据表格;

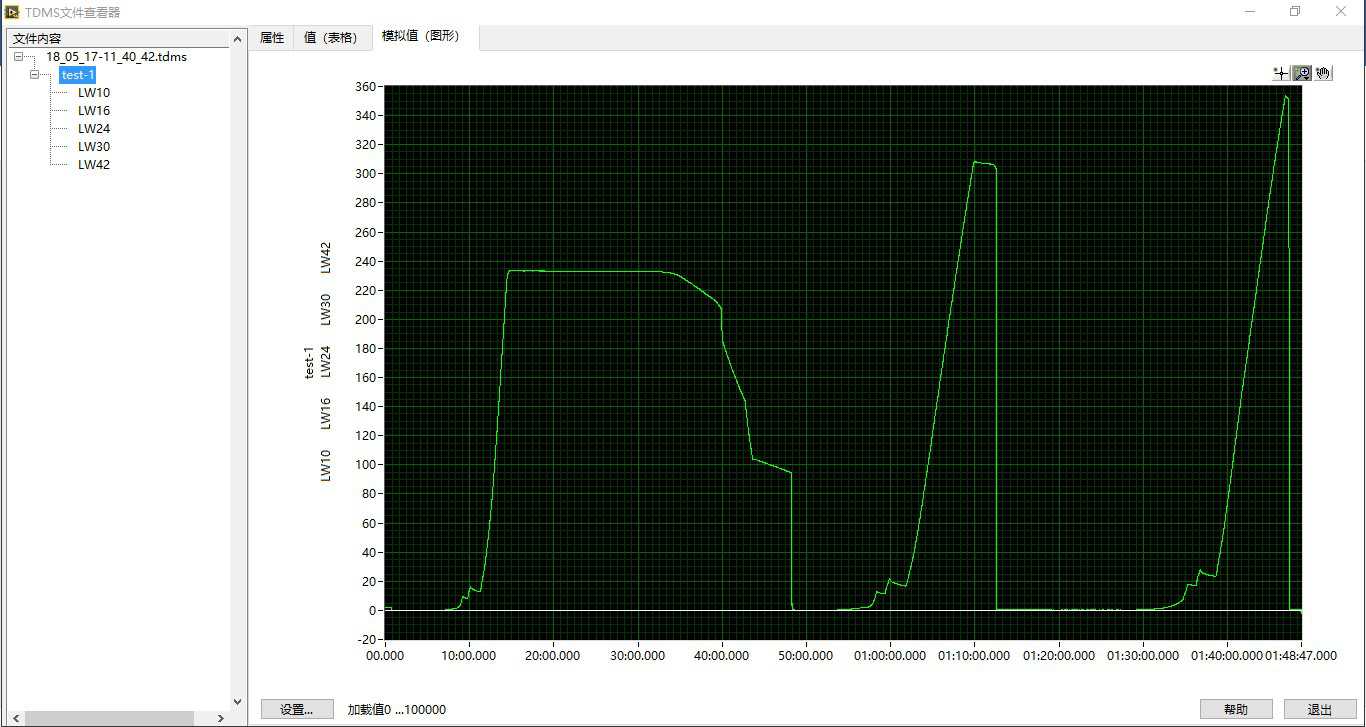

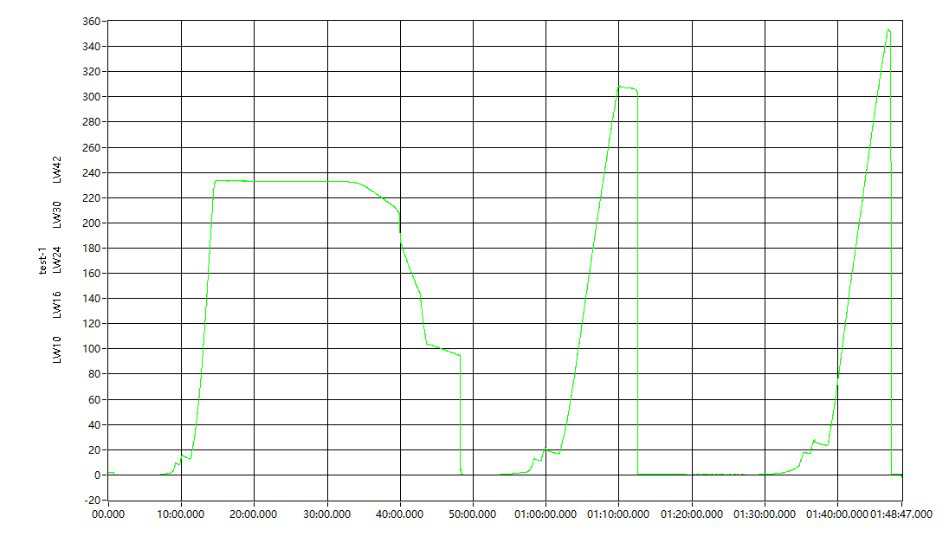

曲线调取,支持曲线局部放大查看峰值分析走势;

生成波形时间图像,提供简易报表;

具体订制或其它功能开发,请详询我司技术人员;
