扭矩传感器

文章出处:naichuang人气:发表时间:2020-03-25 11:23:23

扭矩传感器

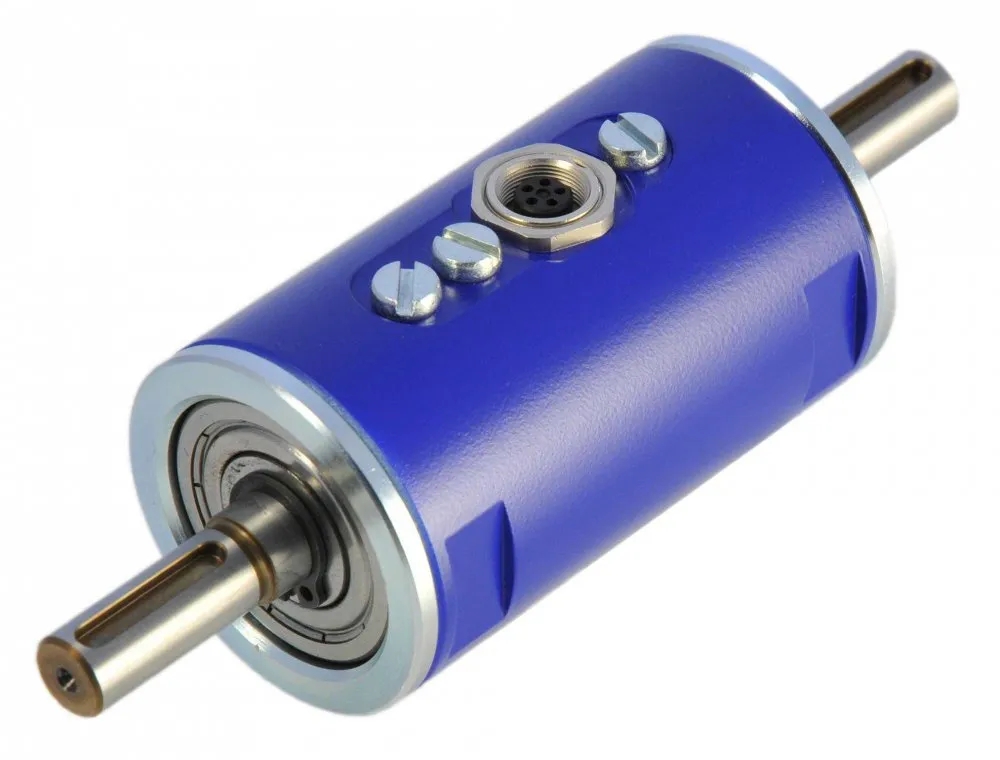

动态扭矩传感器



用来检测各种旋转机械部件上扭转力矩的。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以应用在制造粘度计,电动(气动,液力)扭力扳手,它具有精度高,频响快,可靠性好,寿命长等优点。

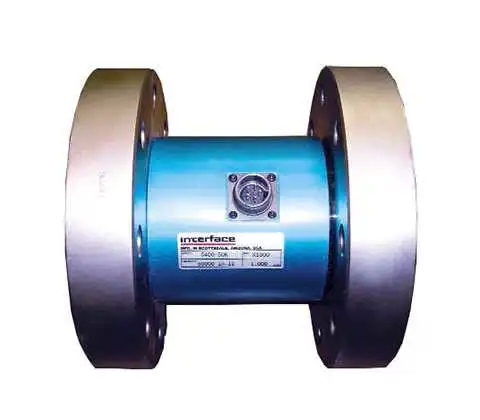

静态扭矩传感器



根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号。这个静态是指传感器的测量弹性体不参与相对运动。从受力理解,这类测试是测试弹性体相对受的反作用力。常见的是一端固定,另一端受力的轴。



扭矩传感器维保安装使用






维护与保养:

  1、定期应给扭矩传感器两端轴承加润滑脂。加润滑脂时,仅将两端轴承盖打开,将润滑脂加入轴承,然后装上两端盖。

  2、应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。

注意事项:

  1).安装时,不能带电操作,切莫直接敲打、碰撞传感器。

  2).联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩,避免人身伤害。

3).信号线输 出不得对地 ,对电源短路,输出电流不大于10mA· 屏蔽电缆线的屏蔽层必须与+15V电源的公共端(电源地)连接。




安装与使用:

1、使用环境:扭矩传感器应安装在环境温度为0℃ ~ 60℃,相对湿度小于90%,无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。

2、安装方式:1)水平安装:2) 垂直安装。

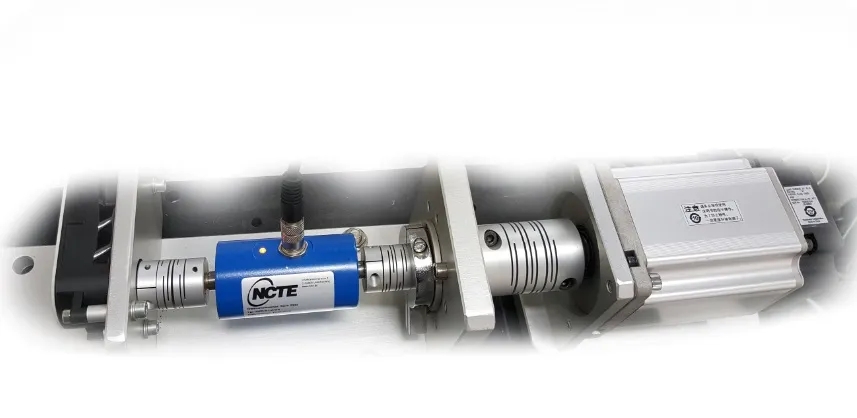

3、连接方式:扭矩传感器与动力设备、负载设备之间的连接

1) 弹性柱销联轴器连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-20-70℃。

2)刚性联轴器,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。

4、安装要求:

1) 扭矩传感器可水平安装,也可垂直安装。

2) 安装的动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。

3) 采用弹性柱销联轴器或刚性联轴器连接。

4) 动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm






如需咨询更详细说明,及使用情况请联系我们
