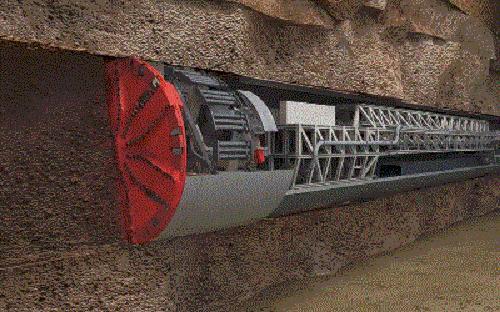

自步入21世纪以来，中国素有“基建狂魔”的美称，大至各种交通干线，小到每个医院大楼，中国建造的速度令世界刮目相看。当前，我国正处于高铁地铁等重要基建工程的建设高峰时期，为满足工程中出现的各种复杂隧道建设需求及建设进度要求，国内各大盾构研究中心都在研发设计质量好、性能优良、可靠性强的盾构掘进机，如各种大直径盾构和复合盾构的控制、遥控、传感器、导向、测量、探测、通讯等技术；

       国内某一盾构研究机构购买了我司的FC3D系列三分力传感器用于下沉式盾构掘进综合模拟试验平台。

测试目标：
       1、试验平台的掘进方向刀盘&刀具对作用面推力测量

       2、径向的顶管机液压缸推力测量；

该测试的目标主要集中在切削刀盘和驱动装置以及盾构掘进机的其它零部件上；

 结合测三分力传感器对掘进平台刀盘不同点位的推力，侧向力进行检测，并记数据分析刀盘及其刀具与工作面的相互作用力；并结合蒙特卡罗有限元法，分析各种因素包括：工作面强度，刚度，刀盘结构形式，刀盘支承方式，刀具分布等对测试结果的的影响。

实验目的：

       建立一个数据库，获得掘进过程中系统的力学特性模型，对系统进行建模，以便于后期的仿真，对实际工况中需要纠偏，对液压系统协作控制给出一些参考性的数据；

信号处理：
       三分力传感器这部分由于原始测力传感器为应变式，信号要经过两步处理；
       1、传感器输出的原始信号经过放大器放大到标准模拟量电压；
       2、放大器输出的信号接入数据采集系统进行AD转换，在PC端再进行数字信号处理；

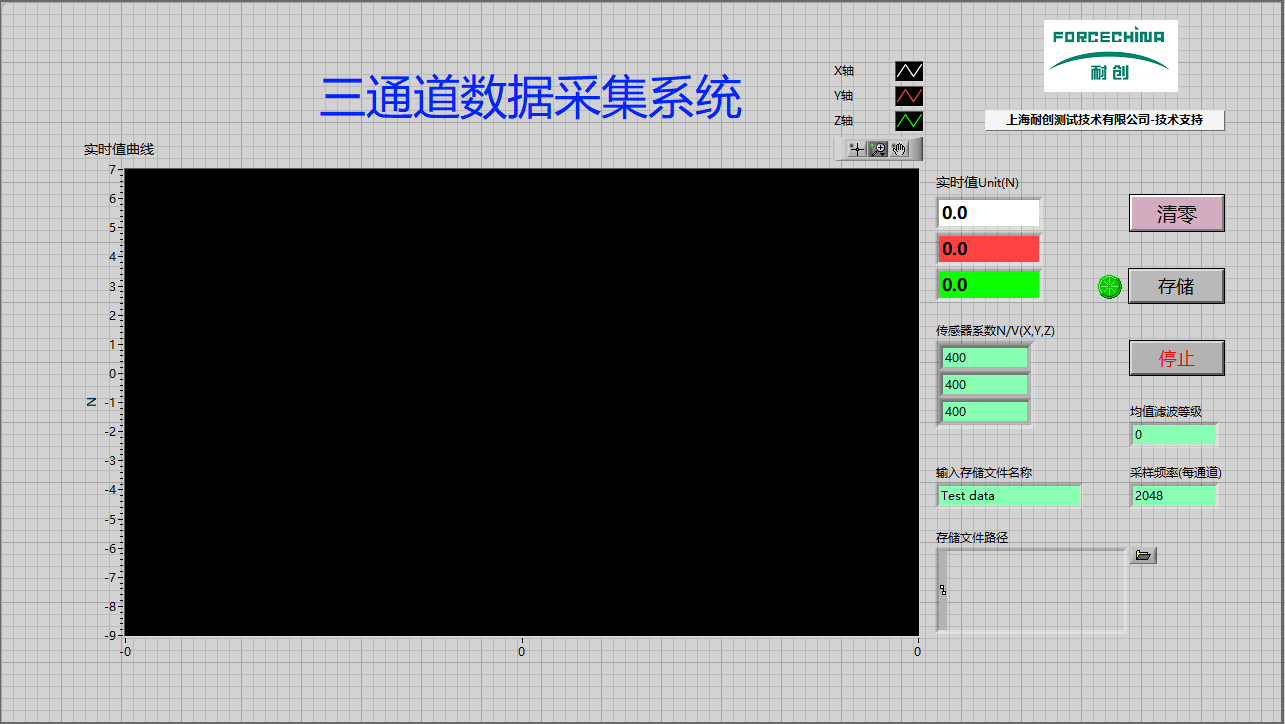

软件功能：
       对整个试验的力学响应曲线进行采集显示，并保存数据提供离线分析；
