动态扭矩传感器应用范围

文章出处:创始人人气:发表时间:2022-02-11 15:26:37

动态扭矩传感器应用范围十分广泛,主要用于哪些方面?

扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛,主要用于:

1、电动机、发动机、内燃机等扭转动力设备输出扭矩及功率的检测;

2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;

3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;

4、可用于污水处理系统中的扭矩及功率的检测;

5、可用于制造粘度计;

6、可用于过程工业和流程工业中;

7、可以应用于实验室,测试部分以及生产监控和质量控制;

非接触式扭矩传感器输入轴和输出轴由扭杆连接起来,输入轴上有花键,输出轴上有键槽。当扭杆受方向盘的转动力矩作用发生扭转时,输入轴上的花键和输出轴上键槽之间的比较位置就被改变了。花键和键槽的比较位移改变量等于扭转杆的扭转量,使得花键上的磁感强度改变,磁感强度的变化,通过线圈转化为电压信号。非接触扭矩传感器由于采用的短长接触的工作方式,因而寿命长、可靠性高,不易受到磨损、有更小的延时、 受轴的偏转和轴向偏移的影响更小,已经广泛用于轿车平台。

动态扭矩传感器中,常用的主要有应变式、磁电式、光纤式和光电式传感器。

应变式非接触传感器利用了无线传输技术。随着科技的进步和无线传输技术的发展,接触式应变片传感器输出信号所用的导电滑环和刷臂已经能够用无线传输模块替代,从而克服了导电滑环和刷臂间的磨损,进步了测量精度。

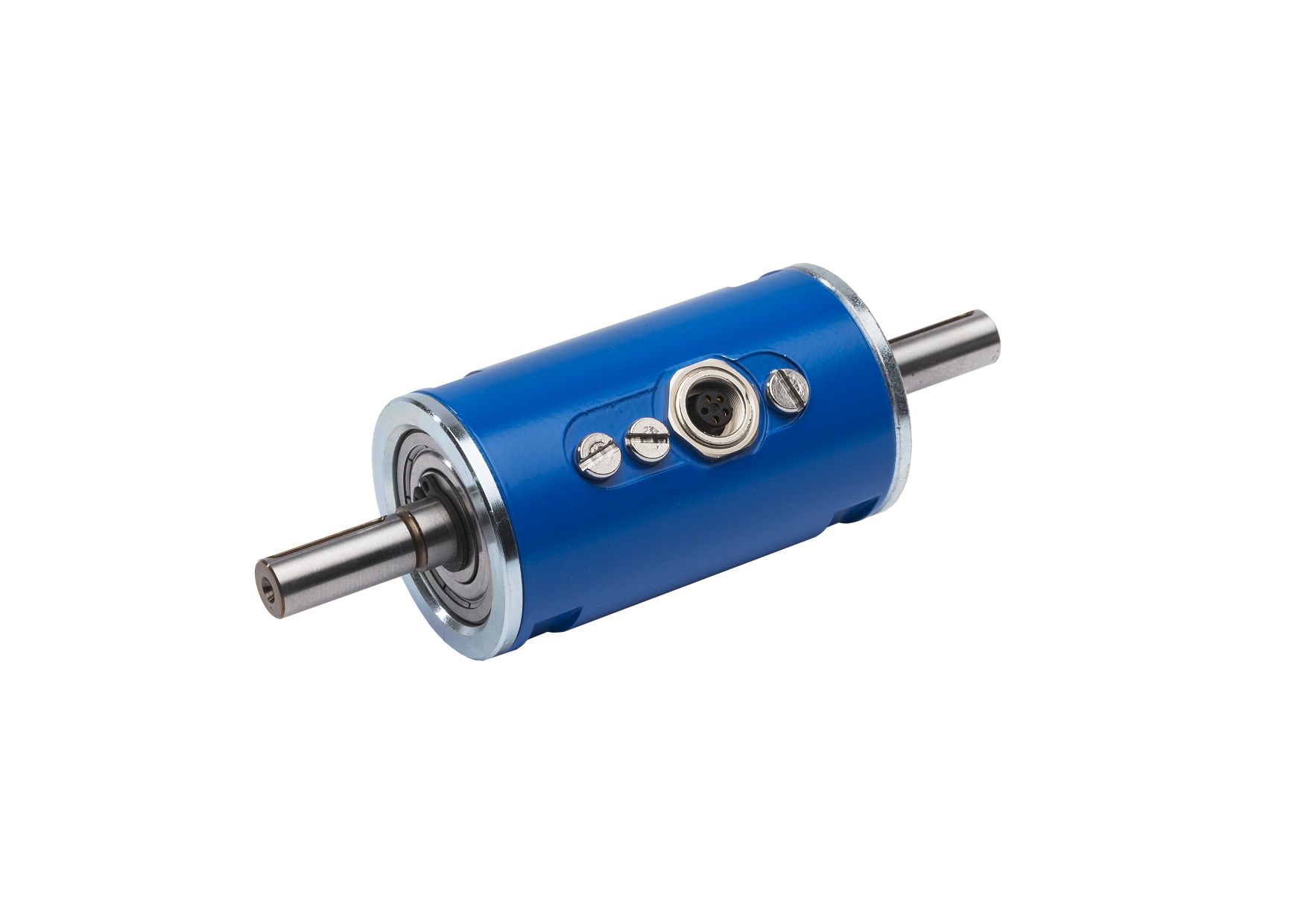

NCTE_Series2000_2,5 Nm(1)

磁电式扭矩传感器是利用磁电转换的原理,分析两路输出的电动势信号的相位差,从而达到测量扭矩的目的。主要分为闭磁路式传感器和开磁路式传感器。

光纤式扭矩传感器主要是利用光反射原理和相位差原理,将轴上相应的两处位置反射的光信号读取后并计较出相位差,由此能算出相应的扭矩值。但是光纤式传感器易受环境影响,安装调试也比较较困难。

光电式扭矩传感器以光电感应元件为核心部件。当传动轴上加载扭矩时,由光源发出的光的强度会发生相应变化,从而使光电元件的输出电流发生变化。通过测量该变化值即可计较出扭矩值。

应变片扭矩传感器

应变片传感器扭矩测量采用应变电测技术。在弹性轴上粘贴应变计组成测量电桥,当弹性轴受扭矩产生微小变形后惹起电桥电阻值变化,应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。传感器就实现如下的信息转换;传感器由弹性轴、测量电桥、仪器用放大器、接口电路组成。

高性能无线型

高性能无线扭矩传感器将传感器与无线通信技术结合在一起,实现了数据的无线传输。扭矩电信号由单片机控制的信号处理电路进行放大、A/D转换之后,编码器将采集到的数字量编码传送给发射模块进行发送。接收模块接收到数据后,解码器将译出的数据传送给单片机,由LED显示得到的扭矩数据值。传感器数据采集发射电路由扭矩传感器、信号处理片面、单片机和无线发射电路组成。扭矩传感器将电阻应变片产生的应变电信号传送到信号处理电路。信号处理片面对传感器模拟信号提取放大,并进行模/数转换。微处理器负责控制系统各片面器件的工作,并对数字信号进行处理。无线发射电路在微处理器的控制下,由编码器将采集到的信息数据进行相应的编码和处理,并用发射模块发射出。实现无线传输。

电子式

电子式扭矩仪是一种针对风机、水泵试验及现场能效评测的便携式高性能轴功率测量仪器。电子式扭矩仪创造性的摒弃了传统机电式扭矩传感器繁琐、复杂、在很多现场环境下不易实现的安装过程,实现了风机、水泵电机效率的实时测量,监测风机、水泵电机在使用过程中各环节的运行状况,对研究风机、水泵电机的使用状况提供了实时、真实、可靠的数据;避免了因机电式扭矩传感器安装不当对试验结果造成的影响。
