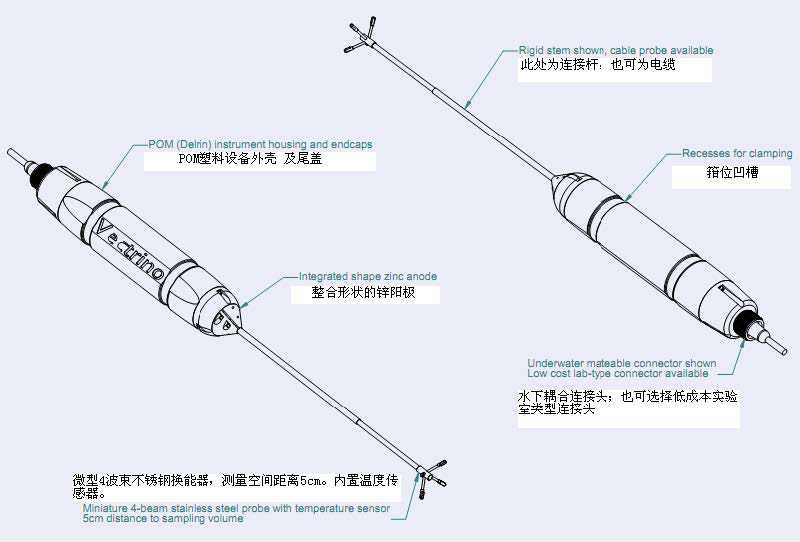

Vectrino 流速测量仪
Vectrino 流速测量仪根据多普勒效应测量水体流速。 当一列列车驶过的时候，你都能听到多普勒效应-通过音调你可以判断出 火车行驶的速度。

Vectrino 根据多普勒效应通过发送一个短的声波脉冲， 并监听其回波测量回波的强度及频率变化来进行流速的测量。

Vectrino 流速测量仪运行原理。

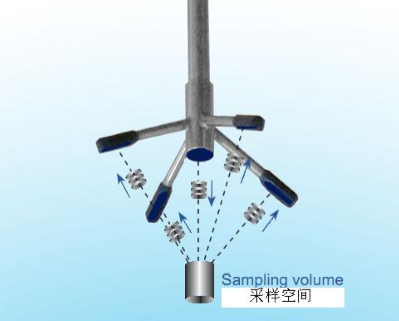

声波脉冲从中间 的换能器发送，声波在测 量空间经过水体中的粒 子散射，由另外四个接收 器接收测量其变化。

Vectrino 的声纳原理 与标准的多普勒剖面仪以及流速仪相比，Vectrino 为收发分置声纳。

意思为其 波束发射与接收换能器是分开的。声纳由中间的换能器发射并由边侧的 4 个换能器 接收。

下图显示波束在距离发射换能器 50mm 出交叉。

测量区域由这个交叉点及设置 的时间门限范围所决定。

发射换能器发射 3—15mm（长度用户定义）的垂直短脉冲， 接收换能器监听交叉点处测量区域的回波。

测量区域的直径为 6mm。

4 个接收换能 器得到测量区域的 3 个流速分量

水体流速测量

范围：±0.01, 0.1, 0.3, 1, 2, 4 m/s（通过软件选择）

精确度：测量流速的±0.5%；±1 mm/s

采样频率（输出）：1-25Hz，1-200Hz（硬件决定）

内部采样频率：200-5000Hz

采样空间

距离探头距离：0.05m

直径：6mm

长度（用户选择）：3-15mm

多普勒不确定性（噪声）

25Hz 的典型不确定性：流速范围的 1%

回波强度

声波频率：10MHz

分辨率：0.45dB

动态范围：60dB

传感器 温度（热敏电阻探针）

范围：–4 ºC to 40ºC

准确度/分辨率：1 ºC / 0.1ºC

响应时间：5 分钟

数据通讯

 I/O 接口：RS-232

波特率：300-115200

用户控制：通过 Vectrino WIN32 软件，控件调用函数或者直接通过命令进 行控制。

模拟输出：标准 3 通道，每一个通道代表一个流速分量。输出范围：0-5V， 用户可选择缩放比例。

同步：同步输入及同步输出

软件

操作系统：Win98，WinNT，Win2000，WinXP

功能：设备配置，数据采集，数据存储。探头测试模式。

电源

直流输入：12-48VDC

峰值电流：12VDC 供电时 2.5A

追到功耗@200Hz：1.5W

连接头

隔离器：IP68 级连接头或者 MCBH-12-FS，铜质插针

电缆：IP68 或者 PMCIL-12-MP

材料

标准模式：塑料外壳。316 不锈钢—探头及螺丝

环境

 操作温度：–5 ºC to 45 ºC

存储温度：–15 ºC to 60 ºC

冲击振动：IEC 721-3-2

尺寸规格

圆柱体：70mm

长度：388mm

可选项

1、标准或者 Vectrino+固件（Vectrino+同样可以改进）

 2、40cm 连接杆 4 波束下视探头或者 1m 电缆连接的 4 波束探头。

 3、NDV 或者 ADVTM 的升级工具箱

4、12 针 IP68 级防水（1h@20m）或者 12 针水密连接头

5、10,20,30 或者 50m 连接电缆（连接头可选）（IP68 级或者水下插拔式连 接头）

 6、USB-232 转换器（一对一，一对四或者一对八）

 7、运输及携带箱
