六维力零件装配应用

文章出处:NaiChuang 人气: 发表时间:2021-07-20 09:39:59

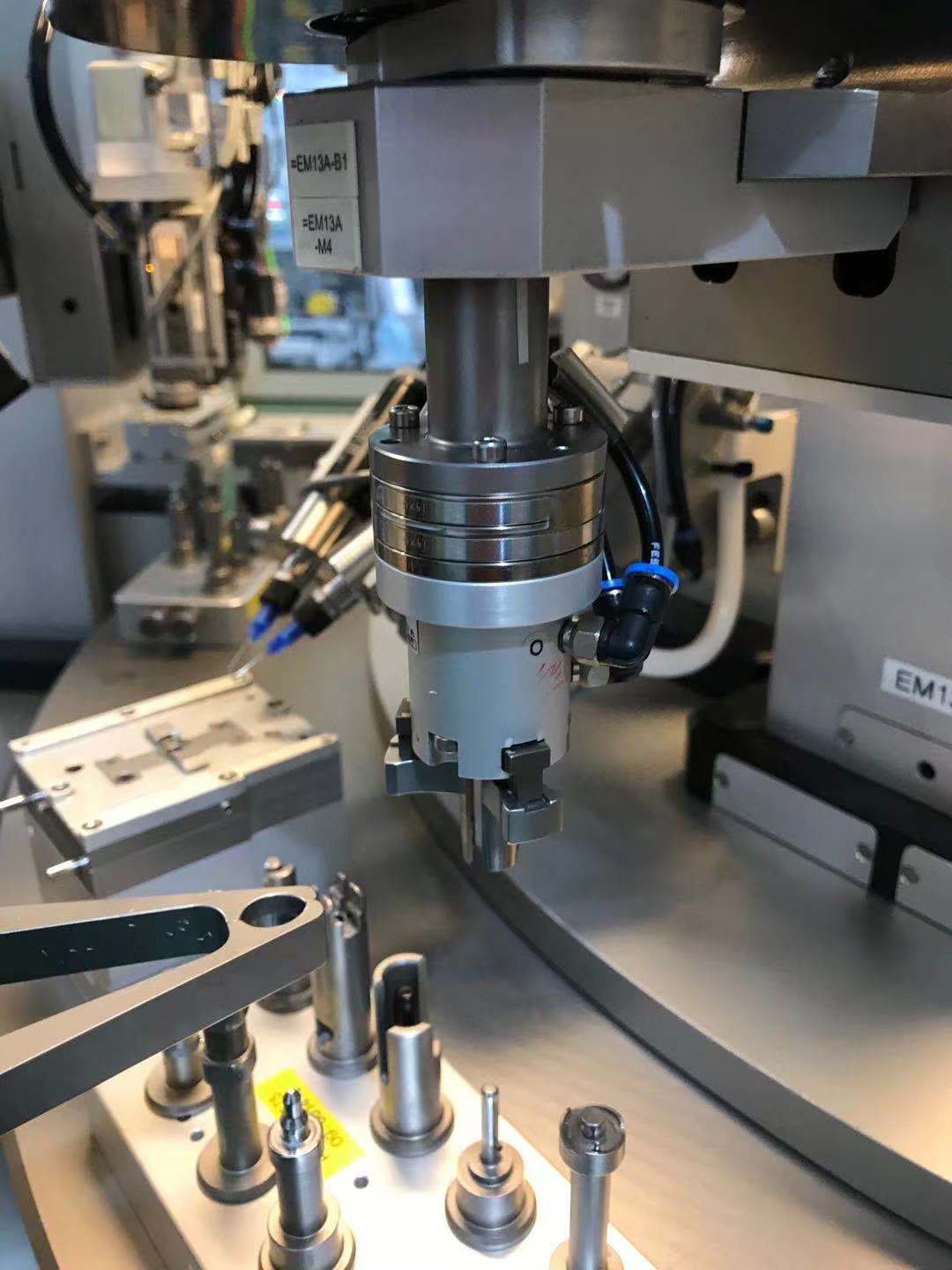

吉林省吉林市某非标设备制造商委托我司定制了一批六维力传感器用于零件装配生产测试。

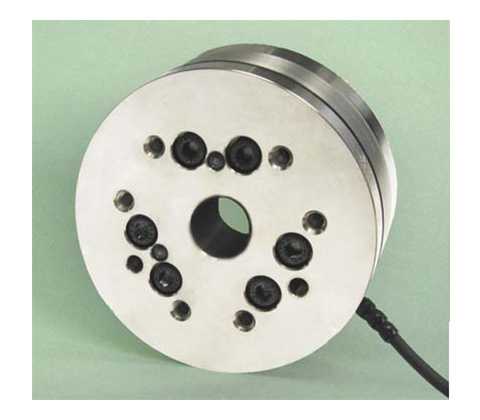

我司的六维力传感器可以实现对笛卡尔坐标系中X、Y、Z三个方向的轴向力以及MX、MY、MZ三个方向的扭矩力的精准测量。
通过配套放大器放大输出标准的的0~±10V的电压信号。后端接入模拟量采集器,在PC端做数据监测和统计分析;

量程:           公制
                        Fx/Fy/Fz/Mx/My/Mz
SI-145-5           145N/145N/290N/5Nm/5Nm/5Nm
SI-290-10         290N290N/580N/10Nm/10Nm/10Nm
SI-580-20         580N/580N/1160N/20Nm/20Nm/20Nm
尺      寸    :  Φ45(OD),9.5(ID)* 15.7(H)mm
安装螺孔  :  M3*6
耦合误差  :  <0.5 %F.S.
单向线性  :  <0.05 %F.S.
响应频率  :  FxFyTz 5600Hz/FzTxTy 5400Hz
过载保护  : 5.7 to 25.3 F.S.
质      量    :  92 g
材      质    :  硬化不锈钢


六维力传感器在零件加工装配、机器人技术测试领域方面起着巨大作用,它可以通过传感器的信号采集软件,来更加直观地对采集到的数据进行观察,还可以选择将数据保存,进行后续分析处理。
如需了解,请按以下方式联系我们,也可以向我们索取详细产品技术资料:
