FC-DT01智能桥路数显仪表


一,产品概述
产品采用先进的集成电路技术,功能丰富而可以灵活配置,软件升级方便, 先进的电源技术,使产品适合于大多数的工业环境。
二,主要技术指标:
1.  使用条件:环境温度-20~70℃,相对湿度≤90%。
2. 电源电压:AC85~265V,频率 50Hz/60Hz;或 DC24V。
3. 测量误差:±0.5%F.S
4. 采样速率:200 次/秒
5.   桥路供电电压:9V,最大电流 500mA。
6. 输出节点:两路继电器,负载 10A/250V 或 10A/30V。
7. 输出接口:基本配置为 RS232 串口,可选配置为 RS485 串口、20mA 电流环串口、0-5V/1-5V 模拟量、0-20mA/4-20mA 模拟量。

三,接线端子示意图:

9
EXC+
10
JK1-1
11
JK1-2
12
JK2-1
13
JK2-2
14
GND
15
L
16
N
1
SIG+
2
SIG-
3
EXC-
4
RX(A)
5
TX(B)
6
GND
 7
Out+
 8
Out-


1、 S+:桥路信号输入正极。
2、 S-:桥路信号输入负极。
3、 E-:桥路供电负极。
4、 A:RXD(RS232)、485+(RS485)、20mA+(20mA 电流环)。
5、 B:TXD(RS232)、485-(RS485)、20mA-(20mA 电流环)。
6、 GND:数据接口地。
7、 O+:模拟量输出正极 VO+/IO+。
8、 O-:模拟量输出负极 VO-/IO-,在本款仪表中与 E-相连。
9、 E+:桥路供电正极。
10、 JK1-1:下限输出节点 1 第 1 脚。
11、 JK1-2:下限输出节点 1 第 2 脚。
12、 JK2-1:上限输出节点 2 第 1 脚。
13、 JK2-2:上限输出节点 2 第 2 脚。
14、 SH:AC220V 电源地或作为屏蔽地。
15、 L:AC220V 电源的 L 极,或 DC24V 任意极。
16、 N:AC220V 电源的 N 极,或 DC24V 任意极。

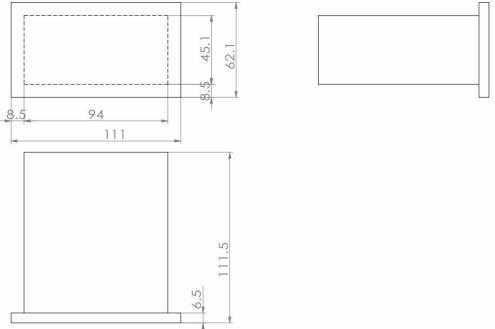

 四,尺寸图
