扭矩传感器紧固控制航空螺丝刀

文章出处:创始人人气:发表时间:2023-09-27 10:53:31


一家飞机制造商需要一个解决方案,他们希望在紧固飞机模型螺丝时,可以控制扭矩大小。他们不希望对材料造成任何损伤,不希望在固定飞机部件时施加太大的扭矩,也不希望在固定飞机部件时施加的扭矩太小。


他们的解决方案:采用Interface的型号T15六角驱动旋转扭矩传感器,连接到紧固工作台,测量和记录扭矩,转速和螺丝刀的角度。安装LWCF夹紧力测压元件,测量施加在被紧固螺钉上的力。结果被发送到SI-USB4 4通道USB接口模块,该模块连接到客户的PC或笔记本电脑,在那里数据被记录、图形化和显示。飞机制造商在为飞机装配配件时,可以通过测量其扭矩、转速和角度来校准他们的螺丝刀。他们还能够测量施加在螺钉上的力,以确保它没有对组件施加过多的扭矩。

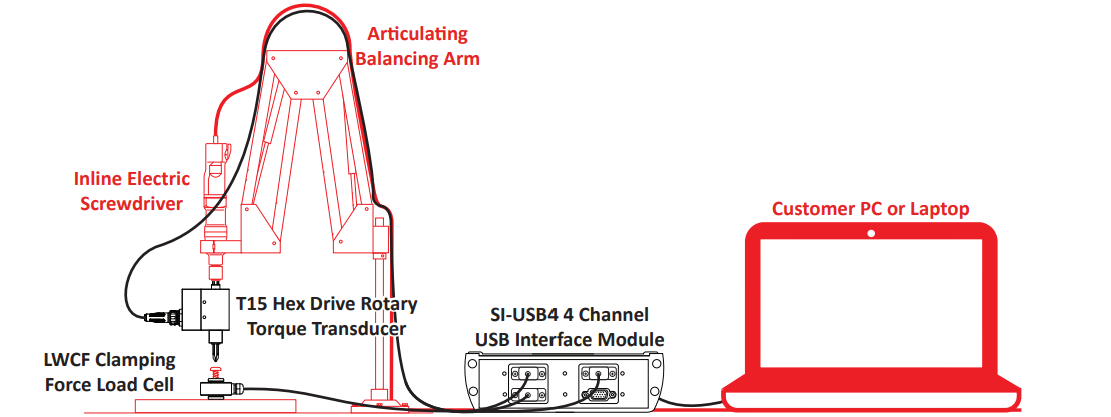

1


1.      T15六角驱动旋转扭矩传感器:T15十六进制驱动旋转扭矩传感器连接到螺丝刀紧固工作台。T15六角驱动旋转扭矩传感器测量螺丝刀的扭矩、转速和角度,以便客户确定所需的扭矩,以防止紧固在一起的材料受到任何损坏。


2.      LWCF夹紧力测压元件:LWCF夹紧力测压元件放置在螺栓头下方。LWCF夹紧力测力传感器测量施加在螺钉上的力,因此客户可以确定最大的力以及它能承受的扭矩。


3.      SI-USB4 4通道USB接口模块: 测量和结果被发送到SI-USB4 4通道USB接口模块,客户可以在连接到他们的PC或笔记本电脑。


4.      客户个人电脑或笔记本电脑:电脑端软件实时显示结果并记录测量数据。
